LASER LIGHT DETECTOR -  10MHz TO 20MHz


This circuit was originally designed to detect laser light pulses for an optical Ethernet communications system. It has good ambient light immunity.

Click on Circuit Below to view PDF of Schematic

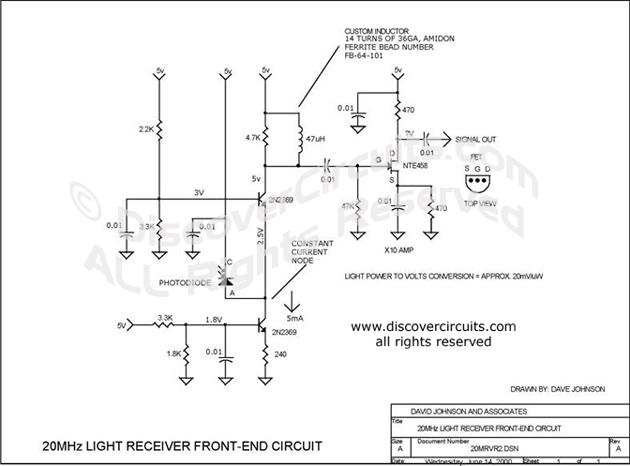

20MHz Light Receiver Front-End Circuit designed

 by David Johnson, P.E.  (June 14, 2000)
