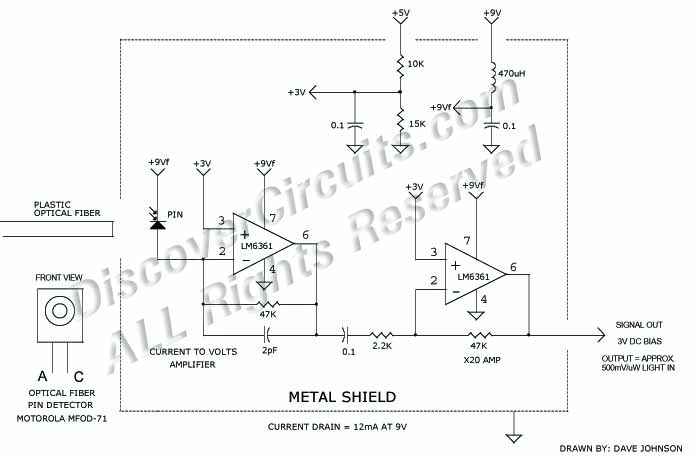

BROAD BAND 2MHz OPTICAL FIBER RECEIVER


If you need more sensitivity than the above circuit this circuit provides about ten times more gain. It too is designed around an inexpensive plastic optical fiber detector.

Click on Circuit Below to view PDF of Schematic


2MHz Bandwidth Light Probe designed

 by Dave Johnson, P.E. (June 9, 2000)



More  High Frequency / High Speed Circuits /
Wide Band Circuits

Fiber Optic Circuits
Light Detectors
Transimpedance Amplifiers

Hobby Circuits List
eMail David A. Johnson, P.E. about this circuit
